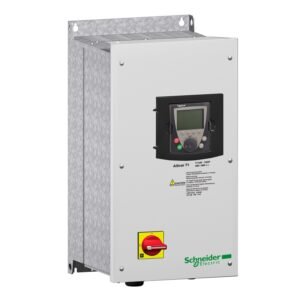

ATV71 – 480V – 4KW – 5HP – EMC WO GRAPHIC TERM.
Manufacturer: Telemecanique
Part Number: ATV71HU40N4Z304
EAN: 3389118222724
Key Specifications
| Range of product | Altivar 71 |
| Motor power kW | 4 kW, 3 phases at 380…480 V |
| Motor power hp | 5 hp, 3 phases at 380…480 V |
| power supply voltage | 380…480 V – 15…10 % |
| Network number of phases | 3 phases |
| Line current | 11.5 A for 480 V 3 phases 4 kW / 5 hp | 14.1 A for 380 V 3 phases 4 kW / 5 hp |
| Apparent power | 9.3 kVA at 380 V 3 phases 4 kW / 5 hp |
| Nominal output current | 10.5 A at 4 kHz 380 V 3 phases 4 kW / 5 hp | 7.6 A at 4 kHz 460 V 3 phases 4 kW / 5 hp |
| Maximum transient current | 15.8 A for 60 s 3 phases 4 kW / 5 hp | 17.3 A for 2 s 3 phases 4 kW / 5 hp |
| Output frequency | 0.1…599 Hz |
| Nominal switching frequency | 4 kHz |
| Switching frequency | 1…16 kHz adjustable | 4…16 kHz with derating factor |
| power supply voltage limits | 323…528 V |
| power supply frequency | 50…60 Hz – 5…5 % |
| power supply frequency limits | 47.5…63 Hz |
| Output voltage | <= power supply voltage |
| Minimum switching current | 3 mA at 24 V DC for configurable relay logic |
| Net weight | 4 kg |
| Package 1 Weight | 4.938 kg |
| Package 2 Weight | 52.504 kg |
